La limpieza adecuada de los conectores de fibra óptica no es un detalle menor: el 90 % de las fallas en las redes se deben a la suciedad. Una conexión contaminada o mal mantenida puede generar pérdidas de señal, problemas de latencia y caídas en la velocidad de transmisión.
Partículas de polvo, residuos o incluso simples huellas dactilares afectan directamente la eficiencia en la transmisión de luz. Esto se traduce en interrupciones del servicio y altos costos en diagnósticos y reparaciones.
Garantizar conexiones limpias es esencial, y contar con herramientas como el Microscopio FIM-5 de Grandway permite detectar estas fallas de forma rápida y precisa, mejorando el rendimiento desde el primer paso.

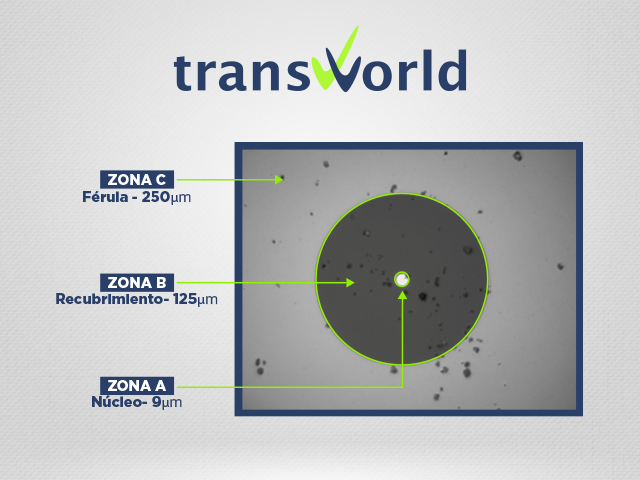

En la inspección de conectores ópticos, es fundamental comprender que no toda la suciedad impacta de la misma manera. Existen tres zonas principales en la cara del conector que se utilizan para evaluar el efecto de la contaminación sobre el rendimiento óptico. Entre ellas, la zona A (el núcleo) es la más crítica, ya que cualquier partícula en esta área puede interferir directamente con la transmisión de luz.
Una sola partícula en el núcleo puede provocar reflexiones indeseadas, pérdidas por inserción e incluso daños en los equipos, especialmente en instrumentos sensibles como los OTDR. Si el conector de un OTDR está sucio y se continúa utilizando sin limpiarlo, las reflexiones generadas pueden regresar al sensor del dispositivo, provocando deterioro o fallos en la lectura.
Por este motivo, la inspección visual del conector es esencial. No hay forma de saber con certeza si un conector está limpio sin observarlo directamente mediante una herramienta de inspección. Solo así se garantiza una conexión segura y eficiente.
Invertir en limpieza e inspección no solo protege la infraestructura, sino que también prolonga la vida útil del equipamiento y previene errores costosos.

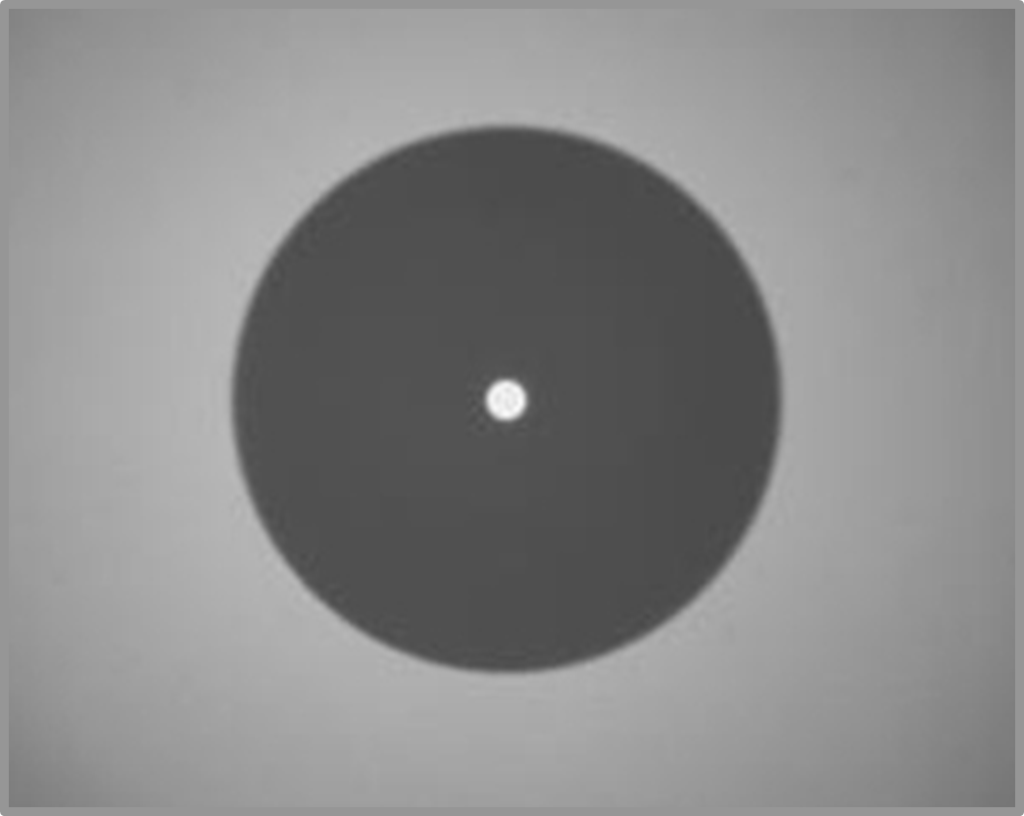

Ejemplo de un conector libre de contaminación y suciedad

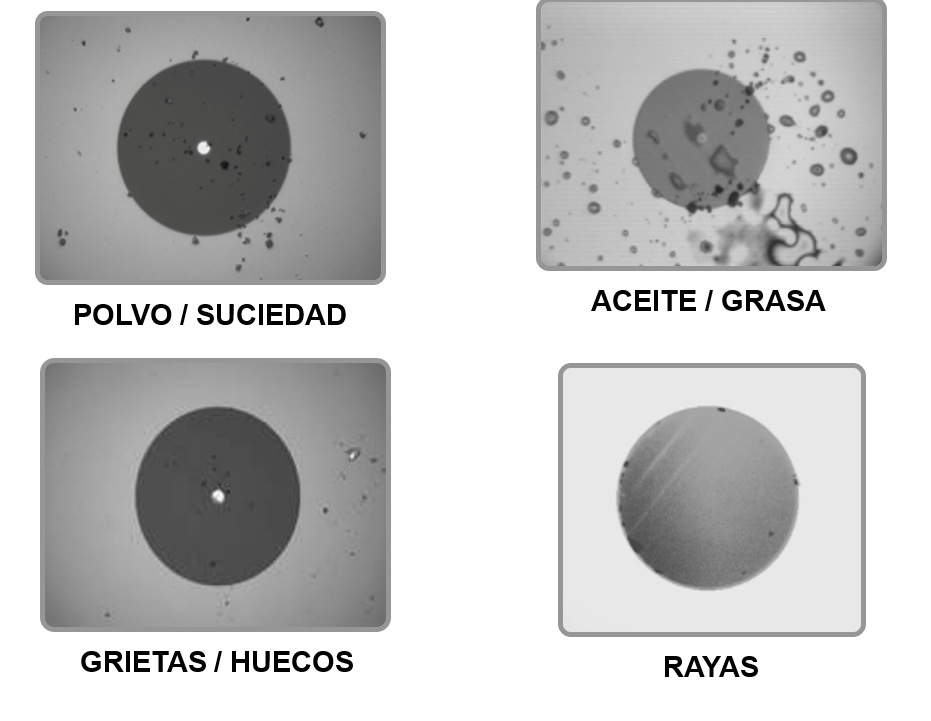

Los tipos más comunes de contaminación y defectos son:

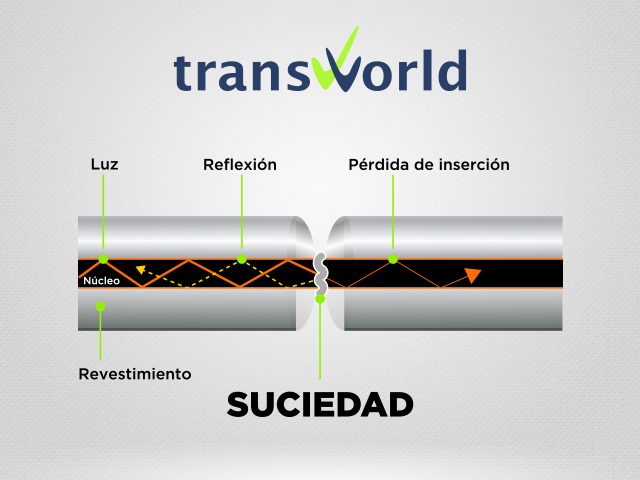

Cuando un conector está contaminado (ya sea por polvo, grasa, humedad o huellas dactilares) se interrumpe la alineación precisa del haz de luz, que debe viajar de forma limpia y directa entre los extremos de la fibra. Esto provoca efectos negativos inmediatos, como pérdidas por inserción y reflexiones.

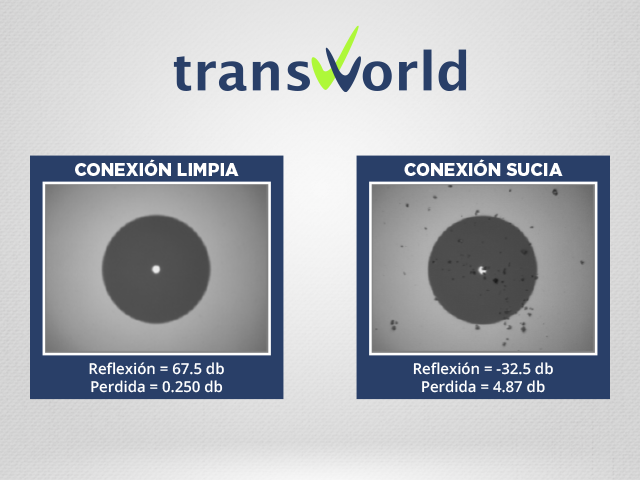

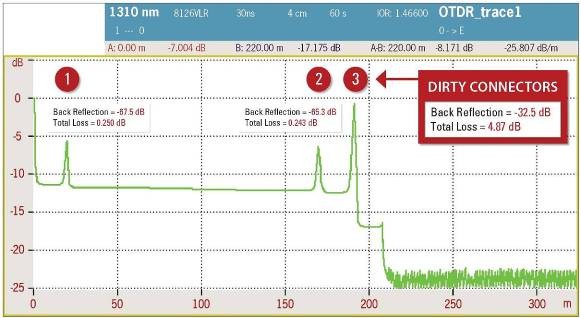

En la siguiente imagen se puede mostrar la traza OTDR donde se encuentra la diferencia de atenuación del conector limpio y el conector sucio.
Nota: La inspección de conectores se realiza en todos los productos que adquirimos a nuestros proveedores de insumos para patchcords, incluso si se encuentran nuevos.

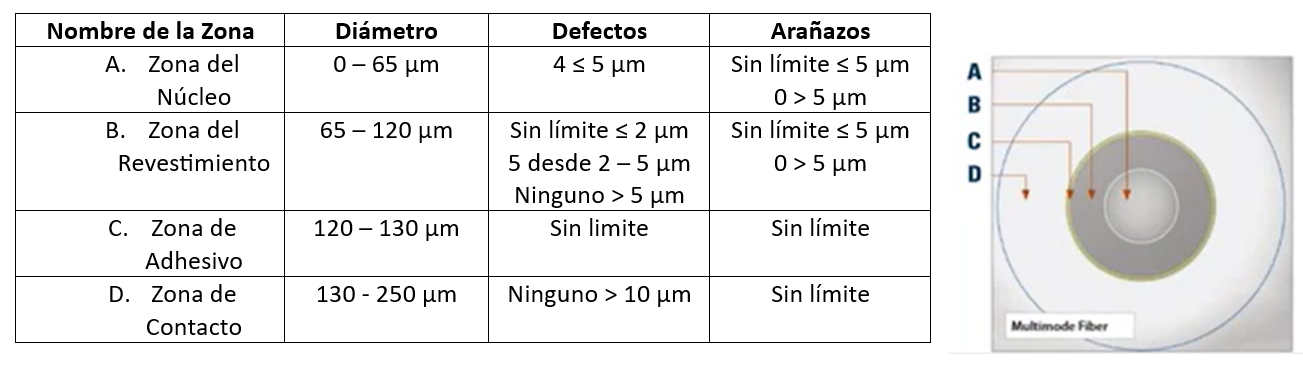

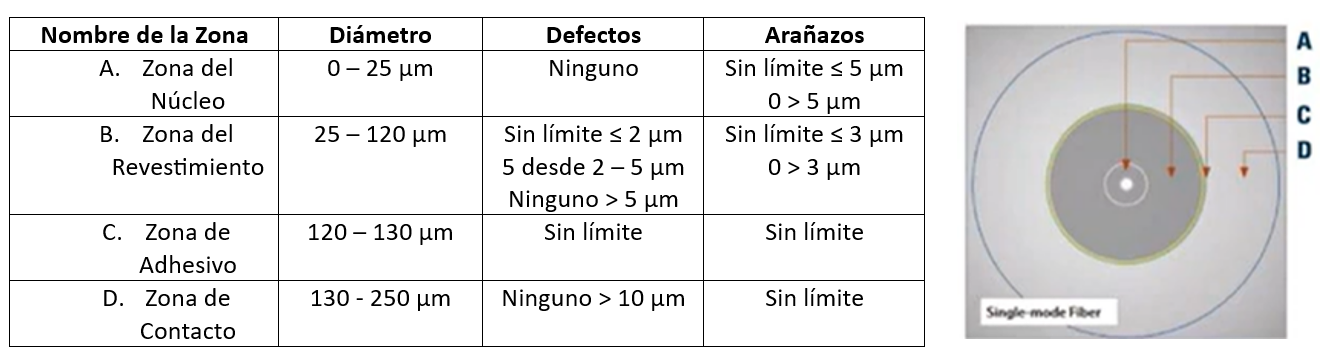

En la siguiente tabla aparecen los criterios de aceptación estandarizados por la IEC para conectores monomodo y multimodo.

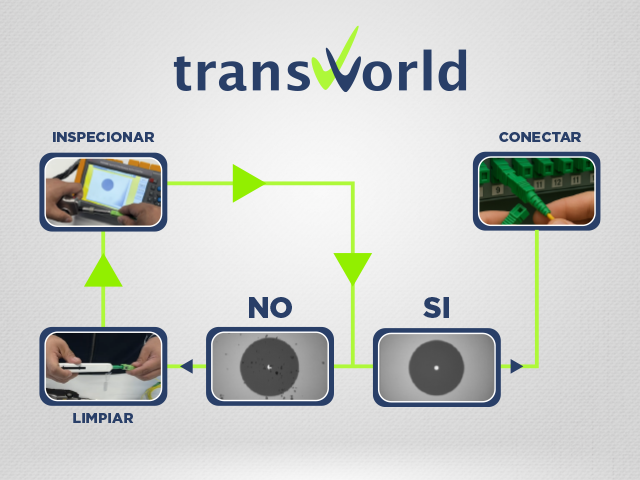

La inspección se realiza con un microscopio optimizado para evaluar las distintas zonas del conector. Cada vez que limpiamos un conector, es necesario volver a inspeccionarlo para asegurarnos al 100 % de que está completamente limpio.
Imagen de cómo el software del microscopio FIM-5 muestra los resultados de la inspección.

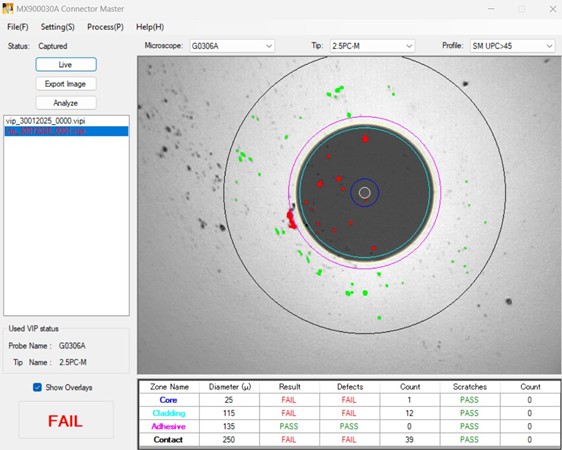

Ejemplo de un conector sucio

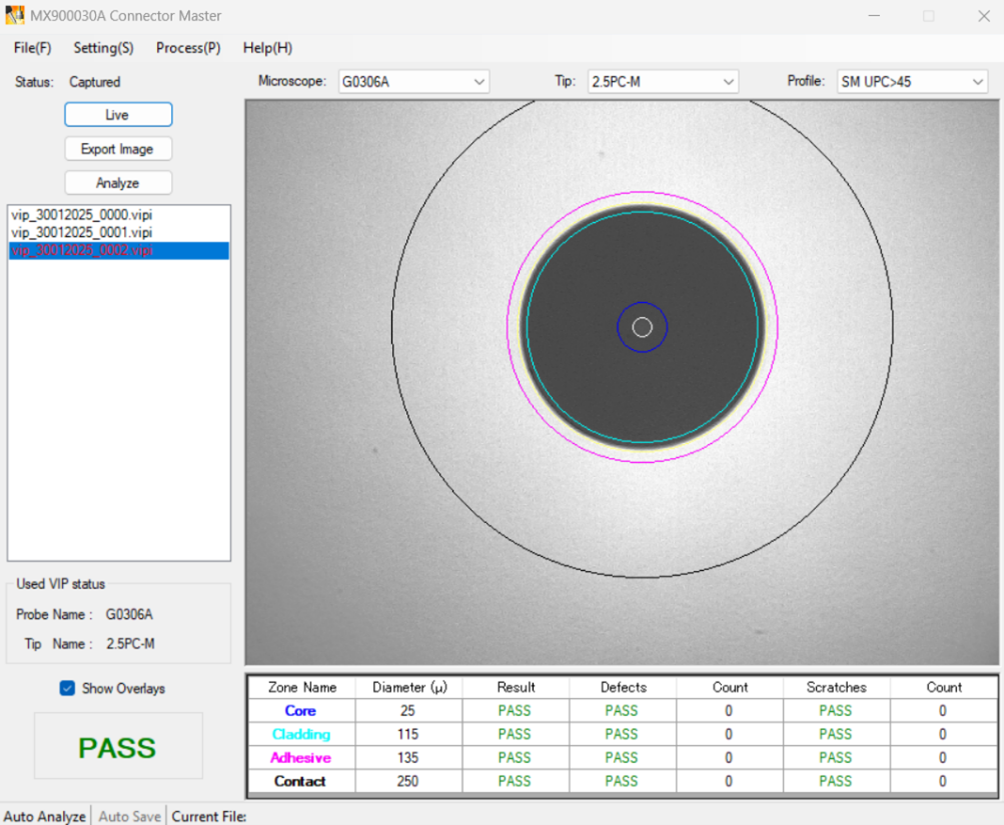

Ejemplo de un conector limpio
Existen dos métodos principales de limpieza: en seco y húmeda. Ambos son necesarios, dependiendo del nivel de suciedad y del entorno de trabajo.

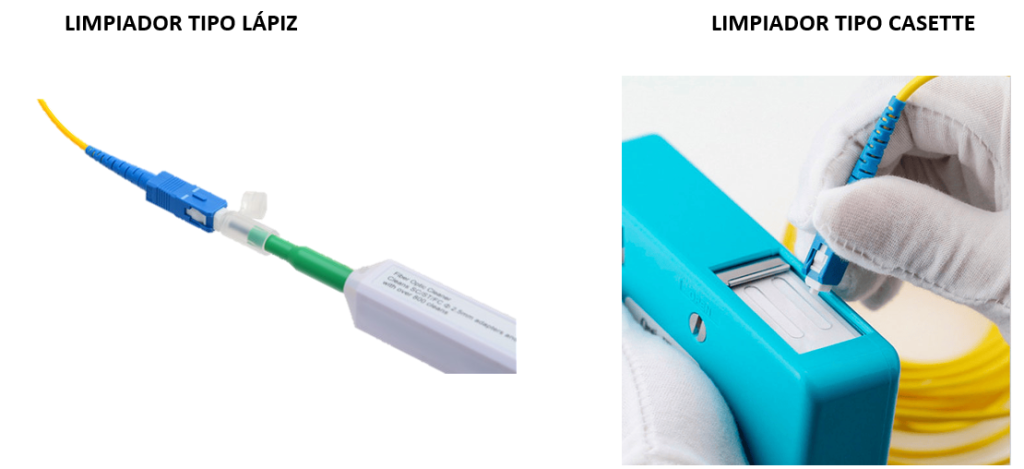

Este método se realiza sin el uso de líquidos, utilizando herramientas diseñadas específicamente para limpiar conectores ópticos sin dañar la férula ni el extremo del conector.
Los métodos más comunes incluyen:

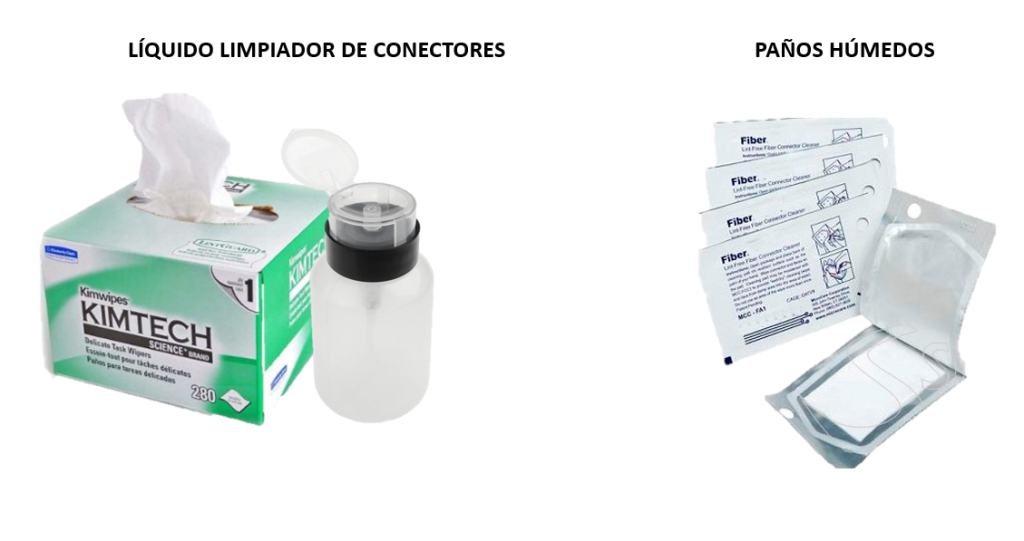

Se utiliza cuando la suciedad es más persistente, como grasa o residuos de adhesivo. El proceso consiste en aplicar una pequeña cantidad de alcohol isopropílico de alta pureza sobre una toallita sin pelusa o un hisopo especial, seguido de una pasada en seco para eliminar cualquier residuo restante.
Nota: Si aun así no se logra una limpieza completa, es probable que el conector presente un daño físico.
Si estás interesado en conocer más sobre el Microscopio FIM-5 de Grandway, no dudes en contactar a tu ejecutivo de negocios. Estaremos encantados de ayudarte y responder todas tus consultas.
Además, te invitamos a revisar el siguiente video de unboxing, donde podrás ver en detalle sus características y funcionalidades.
Fuente: Grandway
